集成电路封装基板工艺介绍与半导体芯片封装清洗剂

 集成电路封装基板工艺介绍

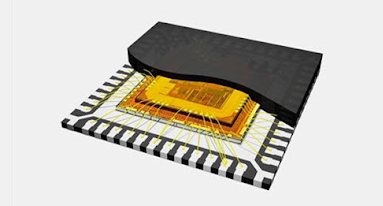

集成电路封装基板工艺是集成电路封装领域的关键环节，它在电子设备的性能、可靠性和小型化方面发挥着重要作用。封装基板不仅为芯片提供了机械支撑和保护，还实现了芯片与外部电路的电气连接和信号传输。

在过去几十年中，随着集成电路技术的不断发展，封装基板工艺也经历了显著的进步。从早期的简单结构到如今的高密度、高性能和多层化设计，封装基板工艺不断适应着芯片集成度提高和电子产品小型化的需求。

封装基板的作用：

·         提供机械支撑，保护芯片免受外界物理损伤。

·         实现芯片与外部电路的电气连接，确保信号的准确传输。

·         帮助散热，防止芯片因过热而性能下降或损坏。

封装基板的材料： 常见的封装基板材料包括陶瓷、树脂、金属等。陶瓷材料具有良好的热性能和电性能，但成本较高；树脂材料成本相对较低，且易于加工；金属材料则具有优异的导电性和导热性。

集成电路封装基板工艺流程

集成电路封装基板的工艺流程通常包括以下主要步骤：

1. 基板处理：首先对基板进行清洗、化学处理等操作，去除杂质和氧化物，保证基板表面干净光滑。

2. 粘贴介质：在基板上涂上粘合介质，用于固定芯片。

3. 芯片焊接：通过微弱电流将芯片焊接到基板上。

4. 封装材料涂覆：在基板上涂覆封装材料，保护芯片并增强机械强度。

5. 热固化：将基板放入热固化设备中，加热固化封装材料，形成封装层。

6. 金属化：将基板表面的电极和金属线连接起来，形成电路。

7. 测试：对封装完成的芯片进行性能和可靠性测试，确保符合标准要求。

集成电路封装基板工艺的关键步骤

以下是集成电路封装基板工艺中的一些关键步骤：

1. 基板的选择和预处理：基板的质量和性能直接影响封装基板的最终效果。选择合适的基板材料，并进行精细的清洗和化学处理，以去除表面的污染物和氧化物，确保基板表面的平整度和粗糙度符合要求。

2. 芯片贴装：这一步需要精确控制芯片的位置和贴装压力，确保芯片与基板之间的良好接触和电气连接。通常采用热压、共晶等方法进行芯片贴装。

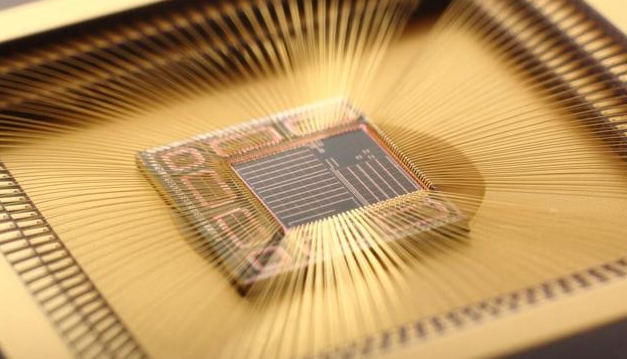

3. 引线键合：通过金线、铝线或铜线将芯片上的引脚与基板上的电路连接起来。键合的质量和可靠性对信号传输至关重要，需要控制键合的拉力、弧度和长度等参数。

4. 封装材料的选择和应用：选择具有良好的绝缘性、耐热性和机械强度的封装材料，并确保其均匀地覆盖在芯片和基板上，以提供有效的保护。

5. 测试和检验：在整个工艺流程中，进行多次测试和检验，包括芯片的电学性能测试、封装的密封性测试等，及时发现和排除不合格产品。

先进的集成电路封装基板工艺

当前，先进的集成电路封装基板工艺呈现出以下特点和趋势：

1. 微型化：随着电子产品尺寸的不断缩小，封装基板工艺需要适应更小的空间和更复杂的结构，实现封装的微型化。

2. 新材料的应用：如高分子材料、陶瓷材料和金属材料等的应用，提高封装的可靠性和性能。

3. 高精度和高密度布线：采用更先进的制造技术，实现更小的线宽和线距，增加布线密度。

4. 多层化设计：通过多层结构提高封装基板的集成度和功能。

以IC载板为例，其作为集成电路先进封装的关键基材，具有高密度、高精度、小型化和薄型化等特点。IC载板的制作工艺包括SAP（半加成法）和MSAP（改良半加成法），能够生产线宽/线距小于25μm的产品。

集成电路封装基板工艺的发展趋势

未来，集成电路封装基板工艺将朝着以下几个方向发展：

1. 更高的集成度：满足芯片功能不断增强和尺寸不断缩小的需求。

2. 更好的性能：包括更高的信号传输速度、更低的功耗和更好的散热性能。

3. 绿色环保：在材料选择和生产过程中，更加注重环保要求，减少对环境的影响。

4. 智能化制造：借助自动化和智能化技术，提高生产效率和产品质量。

随着技术的不断进步和市场需求的变化，集成电路封装基板工艺将持续创新和发展，为电子行业的发展提供有力支持。

半导体封装清洗剂W3210介绍

半导体封装清洗剂W3210是合明自主开发的PH中性配方的电子产品焊后残留水基清洗剂。适用于清洗PCBA等不同类型的电子组装件上的焊剂、锡膏残留，包括 SIP、WLP等封装形式的半导体器件焊剂残留。由于其 PH 中性，对敏感金属和聚合物材料有绝佳的材料兼容性。

半导体封装清洗剂W3210的产品特点：

1、PH 值呈中性，对铝、铜、镍、塑料、标签等敏感材料上显示出绝佳的材料兼容性。

2、用去离子水按一定比例稀释后不易起泡，可适用于喷淋、超声工艺。

3、不含卤素，材料环保；气味清淡，使用液无闪点，使用安全，不需要额外的防爆措施。

4、由于 PH 中性，减轻污水处理难度。

半导体封装清洗剂W3210的适用工艺：

W3210水基清洗剂适用于在线式或批量式喷淋清洗工艺，也可应用于超声清洗工艺。

半导体封装清洗剂W3210产品应用：

W3210可以应用于不同类型的焊剂残留的水基清洗剂。产品为浓缩液，清洗时可根据残留物的清洗难易程度，用去离子水稀释后再进行使用，安全环保使用方便，是电子精密清洗高端应用的理想之选。
