3.5D封装技术是什么

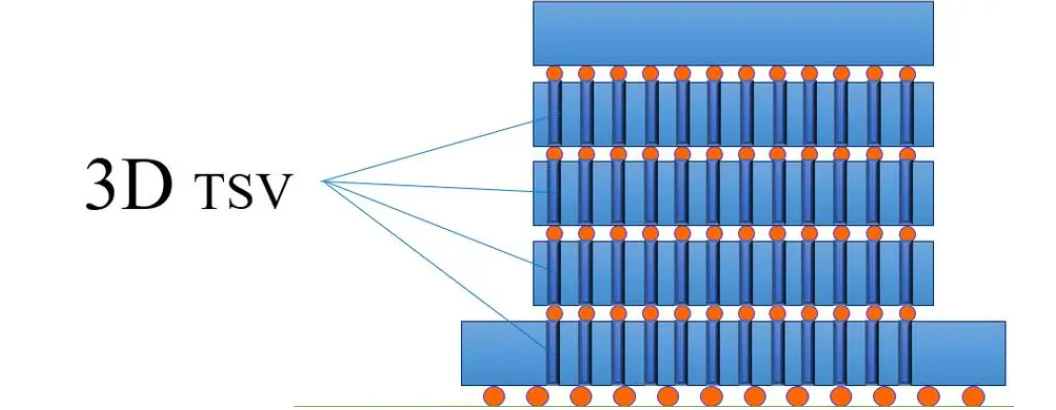

3.5D封装是半导体封装领域的一项先进技术。简单来说，3.5D封装是3D封装和2.5D封装的结合与创新。它通过特定的方式实现芯片之间的高效连接和集成。 例如，3.5D封装会利用硅中介层来实现芯片之间的连接，这种方式能够在一定程度上解决传统封装技术存在的一些问题，比如散热和信号传输等方面的挑战。3.5D封装技术的出现，为半导体行业带来了新的发展机遇和可能性

3.5D封装技术的特点

3.5D封装技术具有以下显著特点：

• 出色的散热性能：能够有效地解决芯片在工作过程中产生的热量问题，确保芯片的稳定运行。

• 优化的信号完整性：大大缩短了信号传输的距离，减少了信号的损耗和延迟，从而提高了芯片的性能和可靠性。

• 增加SRAM的方法：为高速设计提供了更多的SRAM，这对于提升处理速度至关重要。

• 解决物理空间和噪音问题：创造了足够的物理分离，有效解决了散热和噪音问题，为芯片创造了更良好的工作环境。

• 提高处理速度：通过减小处理元件和内存之间的接口，大大提高了处理速度，远远超过平面实现。这对于大型语言模型和AI/ML等需要快速处理大量数据的领域具有重要意义。3.5D封装技术的这些特点，使其在高性能计算和数据中心等领域得到了广泛的应用

•


3.5D封装技术的应用领域

3.5D封装技术主要应用于以下领域：

• 高性能计算：在需要强大计算能力的场景中，3.5D封装技术能够提升芯片的性能，满足复杂的计算需求。

• 数据中心：为数据中心的服务器芯片提供更高效的封装解决方案，提高数据处理和传输的效率。

• AI/ML：人工智能和机器学习领域对芯片的性能要求极高，3.5D封装技术能够为其提供有力支持。

• 大型语言模型：处理大量的数据需要快速的响应和高效的运算，3.5D封装技术在这方面发挥了重要作用。3.5D封装技术的应用，推动了这些领域的技术发展和创新

3.5D封装技术的发展历程

3.5D封装技术的发展并非一蹴而就，它经历了以下阶段：

• 早期探索：在半导体封装技术不断发展的过程中，人们开始思考如何进一步提升芯片的性能和集成度。

• 技术融合：将2.5D和3D封装技术的优点进行融合，逐渐形成了3.5D封装的概念。

• 逐步成熟：随着工艺技术的不断进步，3.5D封装技术在解决散热、噪声和信号完整性等方面展现出了独特的能力，技术逐渐走向成熟。

• 广泛应用：近年来，3.5D封装技术在高性能计算、数据中心等领域的应用逐渐增多，成为半导体封装领域的重要发展方向。3.5D封装技术的发展，是半导体行业不断创新和进步的体现

3.5D封装技术的未来趋势

3.5D封装技术在未来有望呈现以下趋势：

• 性能提升：进一步提升封装的性能和集成度，以满足更高性能和更复杂的应用需求。

• 技术创新：混合键合技术等新的技术应用将为3.5D封装带来更多的可能性，提高封装的密度和性能。

• 应用拓展：在更多领域得到广泛应用，如物联网、智能汽车等新兴领域。

• 产业合作：产业链各环节的密切合作将更加重要，共同推动3.5D封装技术的发展和应用。3.5D封装技术的未来发展充满了机遇和挑战，将为半导体行业带来更多的创新和突破

先进芯片封装清洗介绍

·         研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

·         水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

·         污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

·         这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

·         运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。
