SMT红胶贴片工艺与红胶钢网清洗剂的选择

SMT红胶贴片工艺与红胶钢网清洗剂的选择

一、PCB贴片钢网

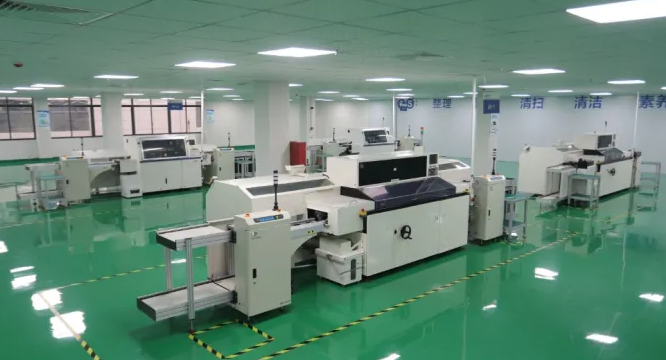

钢网的作用就是把半液体半固体的锡浆印到做好的PCB电路板上，目前流行的电路板除电源板外，大多使用表面贴装及SMT贴片加工技术，其PCB板上有很多标贴焊盘，即无过孔的那种，而钢网上的孔正好是对应PCB板上的元器件贴片焊盘，手工印刷锡膏是用水平的印刷将半液体半固态状的锡浆通过钢网上的孔印刷到PCB板上，再通过贴片机往上贴元器件，后再过回流焊，最后出来就是所谓的PCB。

SMT钢网工艺在SMT贴片加工过程中必不可少的，钢网厚度与开口尺寸、开口形状、开口内壁的状态等就决定了焊膏的印刷量，因此钢网的质量就会直接影响焊膏的印刷量。若锡膏不足或过多，则会造成虚焊、连锡等状况，再次进行焊接和清理，又需要耗费时间，直接影响到完成整块板贴片的时间。

二、SMT红胶贴片工艺

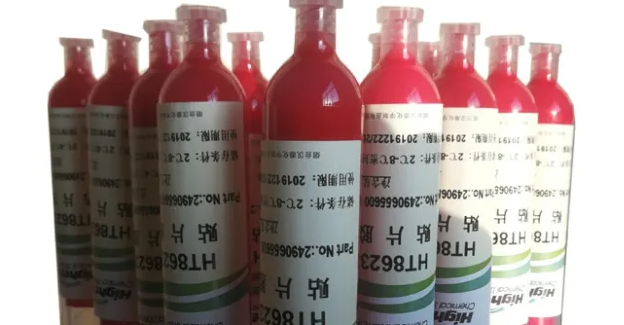

SMT红胶贴片加工工艺有两种，一种是通过针管的方式进行点SMT红胶，根据元件的大小，点SMT红胶的胶量也不等，手工点SMT红胶机用点胶的时间来控制胶量，自动点SMT红胶机通过不同的点胶嘴和点胶时间来控制点SMT红胶机；另一种是刷胶，通过SMT贴片钢网进行印刷SMT红胶，SMT钢网的开孔大小有标准规范。

SMT红胶贴片加工一般是针对电源板采用的工艺，因为SMT贴片红胶工艺加工的产品，要求SMD贴片元件都需要在0603以上才能进行批量生产。

目前STM贴片加工行业，还有一种工艺，叫双工艺。就是SMT贴片红胶工艺和锡膏工艺同时进行。印刷锡膏后，再进行点红胶。或者开SMT阶梯钢网，进行再次印刷红胶。这 种工艺采用在需要侵锡工艺，但SMD元件较多的PCBA板生产当中，目前此工艺已经很成熟。

三、红胶网版清洗

胶贴装是SMT印刷制程中一项必不可少的工艺过程。随着社会对于环保和安全的要求越来越高。红胶网板清洗，目前行业内广泛使用的是网板喷淋清洗机。

对于清洗红胶网板来说，选择产品和设备至关重要。一是选择一款对红胶有比较好溶解力的水基清洗剂；二是要选择喷淋全自动网板清洗机使得红胶更快地分散和溶解以达到完成清洗的效果。

四、钢网锡膏红胶清洗剂

专注精密电子清洗技术20多年，是SMT贴装/DIP封装，功率半导体器件及芯片封装精密清洗工艺技术方案、产品、清洗设备提供商。精密电子清洗除焊后助焊剂、锡膏、焊膏、球焊膏、焊锡膏、锡渣等残留物， 的清洗剂清洗的锡膏种类更多（测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌；。水基系列产品，精细化对应涵盖从半导体封装到PCBA组件终端，包括有水基清洗剂和半水基清洗剂，碱性和中性的水基清洗剂等。具体表现在，在同等的清洗力的情况下， 的兼容性较佳. 先进封装包括倒装芯片、WLCSP晶圆级芯片封装、3D IC集成电路封装、SiP系统级封装、细间距封装等等。
