20、SOP(small Out-Line package)

SOP是指小外形封装。表面贴装型封装之一，引脚从封装两侧引出呈海鸥翼状(L字形)。材料有塑料和陶瓷两种。另外也叫SOL(Small Out-Line L-leaded package)、DFP(dual flat package)、SOIC(smallout-line integrated circuit)、DSO(dual small out-lint)国外有许多半导体厂家采用此名称。

SOP除了用于存储器LSI外，也广泛用于规模不太大的ASSP等电路。在输入输出端子不超过10～40的领域，SOP是普及最广的表面贴装封装。引脚中心距1.27mm，引脚数从8～44。

随着SOP的发展逐渐派生出了：

引脚中心距小于1.27mm 的SSOP(缩小型SOP);

装配高度不到1.27mm 的TSOP(薄小外形封装);

VSOP(甚小外形封装);TSSOP(薄的缩小型SOP);

SOT(小外形晶体管);带有散热片的SOP称为HSOP;

部分半导体厂家把无散热片的SOP 称为SONF(Small Out-Line Non-Fin)

部分厂家把宽体SOP称为SOW (SmallOutlinePackage(Wide-Jype)

21、MFP(mini flat package)小形扁平封装

MFP是指塑料SOP或SSOP的别称。部分半导体厂家采用的名称。

22、SIMM(single in-line memory module)

SIMM是指单列存贮器组件。只在印刷基板的一个侧面附近配有电极的存贮器组件。通常指插入插座的组件。标准SIMM有中心距为2.54mm的30电极和中心距为1.27mm的72电极两种规格。在印刷基板的单面或双面装有用SOJ封装的1兆位及4兆位DRAM的SIMM已经在个人计算机、工作站等设备中获得广泛应用。至少有30～40%的DRAM都装配在SIMM里。

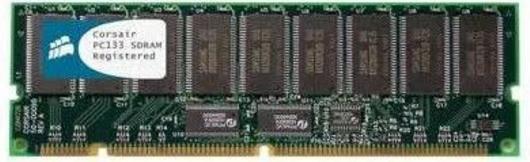

23、DIMM(Dual Inline Memory Module)双列直插内存模块

DIMM与SIMM相当类似，不同的只是DIMM的金手指两端不像SIMM那样是互通的，它们各自独立传输信号，因此可以满足更多数据信号的传送需要。同样采用DIMM，SDRAM 的接口与DDR内存的接口也略有不同，SDRAM DIMM为168Pin DIMM结构，金手指每面为84Pin，金手指上有两个卡口，用来避免插入插槽时，错误将内存反向插入而导致烧毁;DDR DIMM则采用184Pin DIMM结构，金手指每面有92Pin，金手指上只有一个卡口。卡口数量的不同，是二者最为明显的区别。

DDR2 DIMM为240pin DIMM结构，金手指每面有120Pin，与DDR DIMM一样金手指上也只有一个卡口，但是卡口的位置与DDR DIMM稍微有一些不同，因此DDR内存是插不进DDR2 DIMM的，同理DDR2内存也是插不进DDR DIMM的，因此在一些同时具有DDR DIMM和DDR2 DIMM的主板上，不会出现将内存插错插槽的问题。

24、SIP(single in-line package)

SIP是指单列直插式封装。欧洲半导体厂家多采用SIL(single in-line)这个名称。引脚从封装一个侧面引出，排列成一条直线。当装配到印刷基板上时封装呈侧立状。引脚中心距通常为2.54mm，引脚数从2至23，多数为定制产品。封装的形状各异。也有的把形状与ZIP 相同的封装称为SIP。

25、SMD(surface mount devices)

SMD是指表面贴装器件。偶尔有的半导体厂家把SOP归为SMD。

26、SOI(small out-line I-leaded package)

SOI是指I形引脚小外型封装。表面贴装型封装之一。引脚从封装双侧引出向下呈I 字形，中心距1.27mm。贴装占有面积小于SOP。日立公司在模拟IC(电机驱动用IC)中采用了此封装。引脚数26。

27、SOJ(Small Out-Line J-Leaded Package)

SOJ是指J形引脚小外型封装。表面贴装型封装之一。引脚从封装两侧引出向下呈J字形，故此得名。通常为塑料制品，多数用于DRAM和SRAM等存储器LSI 电路，但绝大部分是DRAM。用SOJ封装的DRAM 器件很多都装配在SIMM 上。引脚中心距1.27mm，引脚数从20 至40(见SIMM)。

28、TO packageTO型封裝

TO packageTO封装它的底盘是一块圆型金属板，然后放上一片小玻璃并予加热，使玻璃熔化后把引线固定在孔眼，此孔眼和引线的组合称为头座，于是先在头座上面镀金，则因集成电路切片的底面也是镀金，所以可藉金，锗焊腊予以焊接;焊接时，先将头座预热，使置于其中的焊腊完全熔化，再将电路切片置于焊腊上，经冷却后两者就形成很好的接合。
