告诉你什么是IC芯片封装与芯片清洗

经过漫长的流程，从设计到制造，终于获得一颗 IC  芯片了。然而一颗芯片相当小且薄，如果不在外施加保护，会被轻易的刮伤损坏。此外，因为芯片的尺寸微小，如果不用一个较大尺寸的外壳，将不易以人工安置在电路板上。因此，本文接下来要针对封装加以描述介绍。

　　目前常见的封装有两种，一种是电动玩具内常见的，黑色长得像蜈蚣的 DIP 封装，另一为购买盒装 CPU 时常见的 BGA  封装。至于其他的封装法，还有早期 CPU 使用的 PGA（Pin Grid Array；Pin Grid Array）或是 DIP 的改良版  QFP（塑料方形扁平封装）等。因为有太多种封装法，以下将对 DIP 以及 BGA 封装做介绍。

　　传统封装，历久不衰

　　首先要介绍的是双排直立式封装（Dual Inline Package；DIP），从下图可以看到采用此封装的 IC  芯片在双排接脚下，看起来会像条黑色蜈蚣，让人印象深刻，此封装法为最早采用的 IC  封装技术，具有成本低廉的优势，适合小型且不需接太多线的芯片。但是，因为大多采用的是塑料，散热效果较差，无法满足现行高速芯片的要求。因此，使用此封装的，大多是历久不衰的芯片，如下图中的  OP741，或是对运作速度没那么要求且芯片较小、接孔较少的 IC 芯片。

图的 IC 芯片为 OP741，是常见的电压放大器。右图为它的剖面图，这个封装是以金线将芯片接到金属接脚（Leadframe）。（Source  ：左图 Wikipedia、右图 Wikipedia）

　　至于球格阵列（Ball Grid Array，BGA）封装，和 DIP 相比封装体积较小，可轻易的放入体积较小的装置中。此外，因为接脚位在芯片下方，和  DIP 相比，可容纳更多的金属接脚

　　相当适合需要较多接点的芯片。然而，采用这种封装法成本较高且连接的方法较复杂，因此大多用在高单价的产品上。

▲ 左图为采用 BGA 封装的芯片。右图为使用覆晶封装的 BGA 示意图。（Source：左图 Wikipedia）
　　行动装置兴起，新技术跃上舞台

　　然而，使用以上这些封装法，会耗费掉相当大的体积。像现在的行动装置、穿戴装置等，需要相当多种元件，如果各个元件都独立封装，组合起来将耗费非常大的空间，因此目前有两种方法，可满足缩小体积的要求，分别为  SoC（System On Chip）以及 SiP（System In Packet）。

　　在智慧型手机刚兴起时，在各大财经杂誌上皆可发现 SoC 这个名词，然而 SoC 究竟是什么东西？简单来说，就是将原本不同功能的  IC，整合在一颗芯片中。藉由这个方法，不单可以缩小体积，还可以缩小不同 IC 间的距离，提升芯片的计算速度。至于制作方法，便是在 IC 设计阶段时，将各个不同的  IC 放在一起，再透过先前介绍的设计流程，制作成一张光罩。

　　然而，SoC 并非只有优点，要设计一颗 SoC 需要相当多的技术配合。IC 芯片各自封装时，各有封装外部保护，且 IC 与 IC  间的距离较远，比较不会发生交互干扰的情形。但是，当将所有 IC 都包装在一起时，就是噩梦的开始。IC 设计厂要从原先的单纯设计 IC，变成了解并整合各个功能的  IC，增加工程师的工作量。此外，也会遇到很多的状况，像是通讯芯片的高频讯号可能会影响其他功能的 IC 等情形。

　　此外，SoC 还需要获得其他厂商的 IP（intellectual property）授权，才能将别人设计好的元件放到 SoC 中。因为制作 SoC  需要获得整颗 IC 的设计细节，才能做成完整的光罩，这同时也增加了 SoC 的设计成本。或许会有人质疑何不自己设计一颗就好了呢？因为设计各种 IC 需要大量和该  IC 相关的知识，只有像 Apple 这样多金的企业，才有预算能从各知名企业挖角顶尖工程师，以设计一颗全新的 IC，透过合作授权还是比自行研发划算多了。

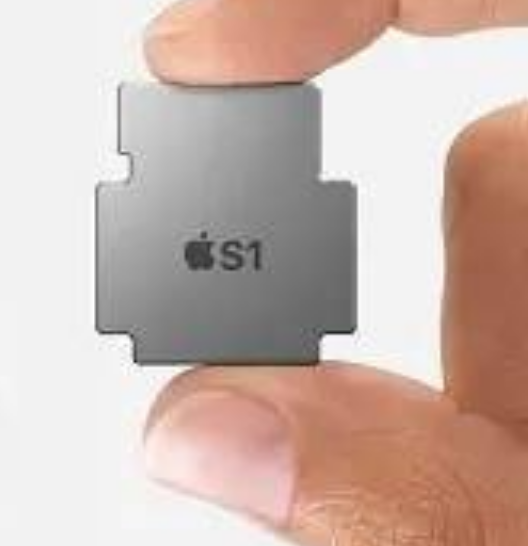

　　折衷方案，SiP 现身

　　作为替代方案，SiP 跃上整合芯片的舞台。和 SoC 不同，它是购买各家的 IC，在最后一次封装这些 IC，如此便少了 IP  授权这一步，大幅减少设计成本。此外，因为它们是各自独立的 IC，彼此的干扰程度大幅下降。

芯片封装清洗：

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
