CMOS图像传感器技术简介

CMOS图像传感器

CMOS图像传感器（CIS）是模拟电路和数字电路的集成。主要由四个组件构成：微透镜、彩色滤光片 （CF）、光电二极管（PD）、像素设计。

1.微透镜：具有球形表面和网状透镜；光通过微透镜时，CIS的非活性部分负责将光收集起来并将其聚焦到彩色滤光片。

2.彩色滤光片（CF）：拆分反射光中的红、绿、蓝 （RGB）成分，并通过感光元件形成拜尔阵列滤镜。

3.光电二极管（PD）：作为光电转换器件，捕捉光并转换成电流；一般采用PIN二极管或PN结器件制成。

4.像素设计：通过CIS上装配的有源像素传感器(APS)实现。APS常由3至6个晶体管构成，可从大型电容阵列中获得或缓冲像素，并在像素内部将光电流转换成电压，具有较完美的灵敏度水平和的噪声指标。

Bayer阵列滤镜与像素

1.感光元件上的每个方块代表一个像素块，上方附着着一层彩色滤光片（CF），CF拆分完反射光中的RGB成分后，通过感光元件形成拜尔阵列滤镜。经典的Bayer阵列是以2x2共四格分散RGB的方式成像，Quad Bayer阵列扩大到了4x4，并且以2x2的方式将RGB相邻排列。公众号《机械工程文萃》，工程师的加油站！

2.像素，即亮光或暗光条件下的像素点数量，是数码显示的基本单位，其实质是一个抽象的取样，我们用彩色方块来表示。

3.图示像素用R（红）G（绿）B（蓝）三原色填充，每个小像素块的长度指的是像素尺寸，图示尺寸为0.8μm。

Bayer阵列滤镜与像素

滤镜上每个小方块与感光元件的像素块对应，也就是在每个像素前覆盖了一个特定的颜色滤镜。比如红色滤镜块，只允许红色光线投到感光元件上，那么对应的这个像素块就只反映红色光线的信息。随后还需要后期色彩还原去猜色，最后形成一张完整的彩色照片。感光元件→Bayer滤镜→色彩还原，这一整套流程，就叫做Bayer阵列。

前照式（FSI）与背照式（BSI）

早期的CIS采用的是前面照度技术FSI（FRONT-SIDE ILLUMINATED），拜尔阵列滤镜与光电二极管（PD）间夹杂着金属（铝，铜）区，大量金属连线的存在对进入传感器表面的光线存在较大的干扰，阻碍了相当一部分光线进入到下一层的光电二极管（PD），信噪比较低。技术改进后，在背面照度技术BSI（FRONT-SIDE ILLUMINATED）的结构下，金属（铝，铜）区转移到光电二极管（PD）的背面，意味着经拜尔阵列滤镜收集的光线不再众多金属连线阻挡，光线得以直接进入光电二极管；BSI不仅可大幅度提高信噪比，且可配合更复杂、更大规模电路来提升传感器读取速度。

CIS参数——帧率

帧率（Frame rate）：以帧为单位的位图图像连续出现在显示器上的频率，即每秒能显示多少张图片。而想要实现高像素CIS的设计，很重要的一点就是Analog电路设计，像素上去了，没有匹配的高速读出和处理电路，便无办法以高帧率输出出来。

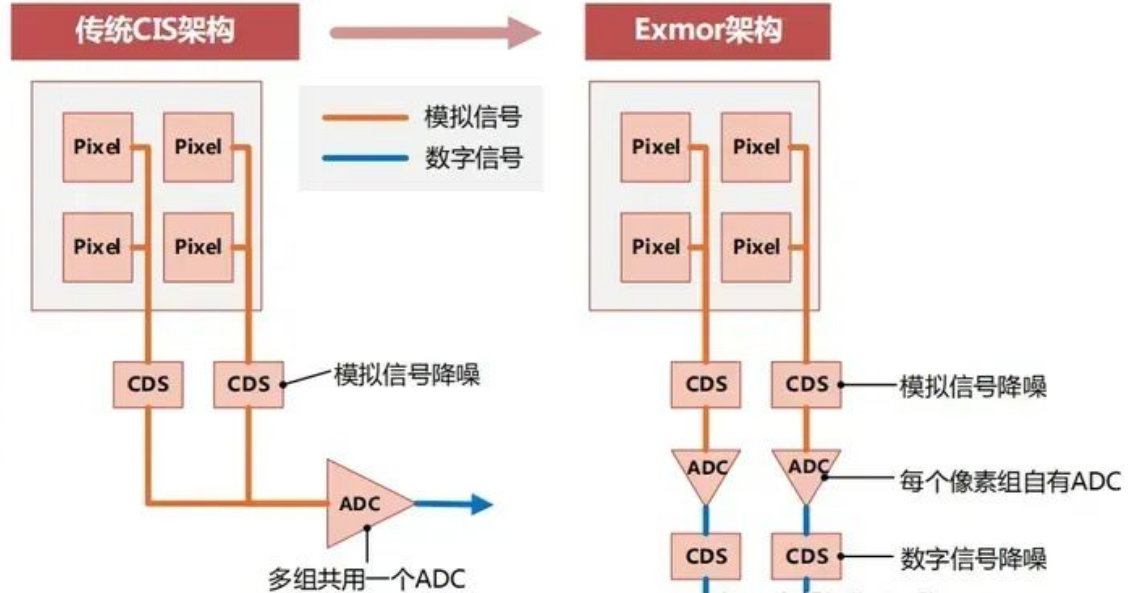

索尼早于2007年chuan'gan发布了首款Exmor传感器。Exmor传感器在每列像素下方布有独立的ADC模数转换器，这意味着在CIS芯片上即可完成模数转换，有效减少了噪声，大大提高了读取速度，也简化了PCB设计。

CMOS芯片封装清洗：

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。
