BAW 体声波滤波器的特点与功率器件清洗介绍

👁 2537 Tags:体声波滤波器器件芯片封装清洗SAW滤波器

BAW —— 体声波滤波器

虽然SAW和TC-SAW滤波器非常适合约1.5GHz以内的应用,高于1.5GHz时,BAW滤波器非常具有性能优势(图2)。BAW滤波器的尺寸还随频率升高而缩小,这使它非常适合要求非常苛刻的3G和4G应用。此外,即便在高宽带设计中,BAW对温度变化也不那么敏感,同时它还具有极低的损耗和非常陡峭的滤波器裙边(filterskirt)。



图2:高于1.5GHz时,BAW滤波器非常具有性能优势


不同于SAW滤波器,BAW滤波器内的声波垂直传播(图3)。对使用石英晶体作为基板的BAW谐振器来说,贴嵌于石英基板顶、底两侧的金属对声波实施激励,使声波从顶部表面反弹至底部,以形成驻声波。而板坯厚度和电极质量(mass)决定了共振频率。在BAW滤波器大显身手的高频,其压电层的厚度必须在几微米量级,因此,要在载体基板上采用薄膜沉积和微机械加工技术实现谐振器结构。

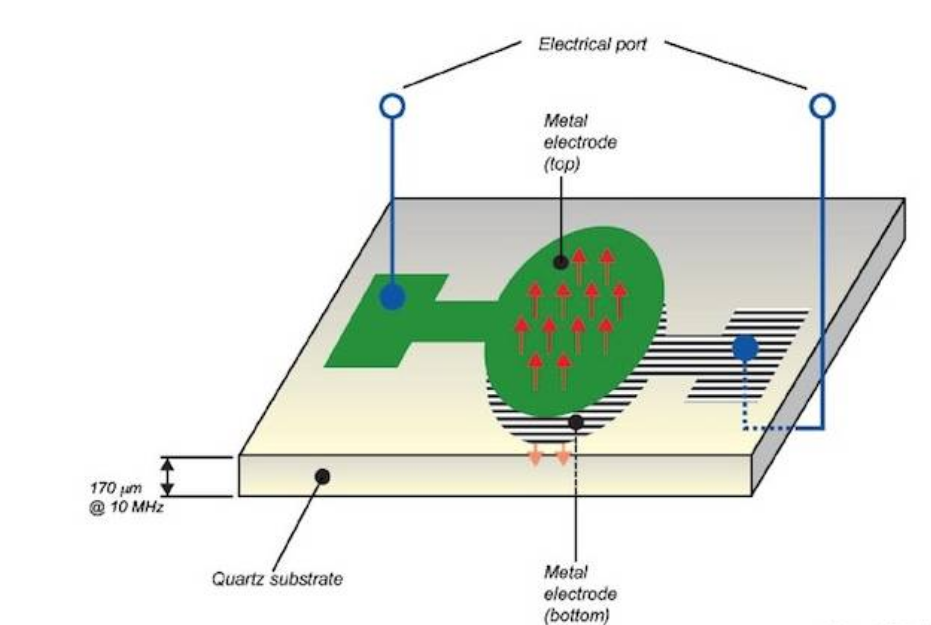

图3:BAW滤波器内的声波垂直传播。

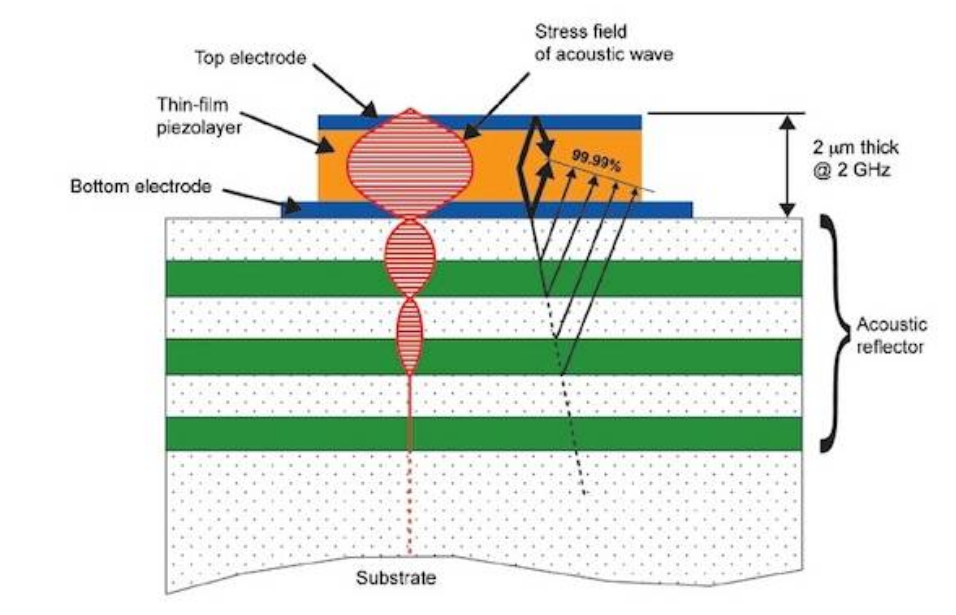

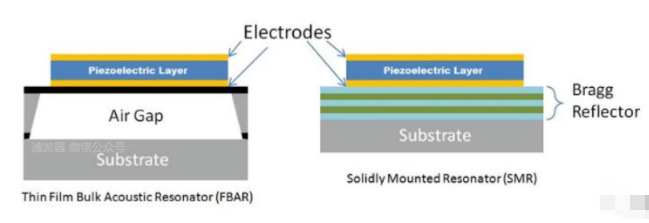

为使声波不散漫到基板上,通过堆叠不同刚度和密度的薄层形成一个声布拉格(Bragg)反射器。这种方法被称为牢固安装谐振器的BAW或BAW-SMR器件(图4)。另一种方法,称为薄膜体声波谐振器(FBAR),它是在有源区下方蚀刻出空腔,以形成悬浮膜。



因这两种类型BAW滤波器的声能密度都很高、其结构都能很好地导限声波,它们的损耗都非常低。在微波频率,BAW可实现的Q值、在可比体积下、比任何其它类型的滤波器都高,可达:2500@2GHz。这使得即使在通带边缘的吃紧处,它也有极好的抑制和插入损耗性能。

虽然BAW和FBAR滤波器的制造成本更高,其性能优势非常适合极具挑战性的LTE频带以及PCS频带,后者的发送和接收路径间只有20MHz的狭窄过渡范围。滤波器 微信公众号认为,BAW和FBAR滤波器的IDT可做得足够大,以支持4W@2GHz的更高射频功率。BAW器件对静电放电有固有的高阻抗,其BAW-SMR变体具有约-17ppm/℃@2GHz的TCF。

随着频谱拥挤导致缩窄甚至舍弃保护频带的趋势,对于高性能滤波器的需求显著增加。BAW技术使人们有可能设计出具有非常陡峭滤波器裙边、高抑制性能以及温漂很小的窄带滤波器,它非常适合处理相邻频段之间非常棘手的干扰抑制问题。TriQuint及其它滤波器制造商的工程师正在努力实现4%或更高带宽、损耗更低、TCF基本为零的BAW-SMR滤波器。

BAW器件所需的制造工艺步骤是SAW的10倍,但因它们是在更大晶圆上制造的,每片晶圆产出的BAW器件也多了约4倍。即便如此,BAW的成本仍高于SAW。然而,对一些分配在2GHz以上极具挑战性的频段来说,BAW是唯一可用方案。因此,BAW滤波器在3G/4G智能手机内所占的份额在迅速增长。

在BAW-SMR滤波器底部电极下方使用的声反射器使其在FBAR面临挑战的频段拥有优化的带宽性能。反射器使用的二氧化硅还显著减少了BAW的整体温漂,该指标远好于BAW甚至FBAR所能达到的水平。由于谐振器位于结实的材料块上,其散热比FBAR好得多,后者采用一个膜,仅能通过边缘散热。这使得BAW器件可实现更高的功率密度,不久就会有可用于小蜂窝基站应用10W级器件的问世。

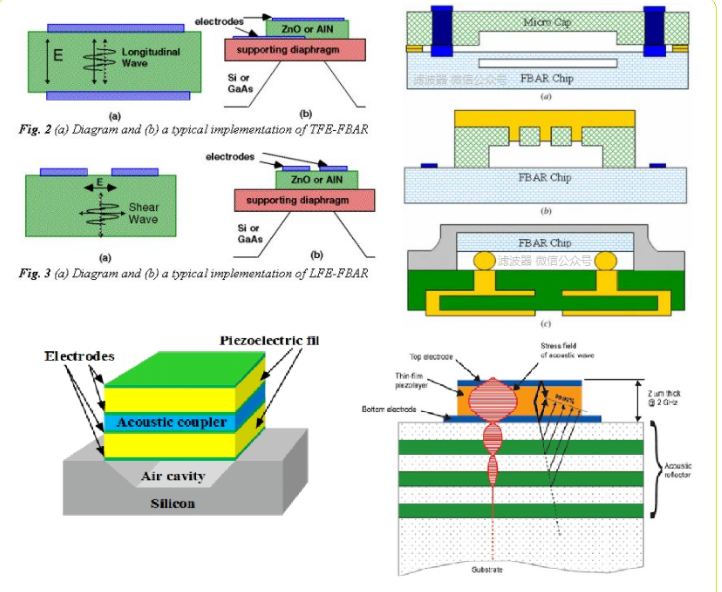

BAW 滤波器原理示意图




滤波器器件芯片封装清洗:

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
