BGA芯片封装清洗：芯片封装的发展情况与倒装芯片封装技术的具体步骤是什么？

一、芯片封装的发展情况

芯片封装是将芯片安装在基板上，然后用金线或者其他金属线将芯片的引脚与基板的引脚连接起来，最后用塑料或者陶瓷等材料将芯片封装起来，形成一个完整的芯片封装体。它的发展情况主要体现在以下几个方面：

1. 小型化：随着芯片制造技术的不断进步，芯片的尺寸越来越小，封装技术也需要不断地改进，以适应芯片小型化的趋势。

2. 高脚数：高脚数封装技术可以在有限的芯片面积上实现更多的引脚，从而提高芯片的性能和功能。

3. 多芯片封装：多芯片封装技术可以将多个芯片封装在一起，从而实现更高的集成度和更复杂的功能。

4. 三维封装：三维封装技术可以将芯片在三维空间中进行堆叠和封装，从而实现更高的集成度和更小的封装体积。




二、如何提高芯片封装的可靠性？

想要提高芯片封装的可靠性，可以从以下几个方面入手：

1. 优化封装设计：采用合理的封装结构和材料，减少封装内部的应力和热膨胀，提高封装的机械强度和热稳定性。

2. 严格控制封装工艺：封装工艺对芯片封装的可靠性有很大影响，因此需要严格控制封装工艺参数，确保封装质量的一致性和稳定性。

3. 进行可靠性测试：在芯片封装完成后，需要进行可靠性测试，如温度循环测试、湿度测试、振动测试等，以评估封装的可靠性水平。

4. 采用先进的封装技术：如倒装芯片封装、硅通孔封装、系统级封装等，可以提高芯片封装的可靠性和性能。




三、倒装芯片封装是什么？

倒装芯片封装是一种将芯片的有源面朝下，通过金属焊点与基板连接的封装技术。它与传统的正装芯片封装相比，具有以下优点：

1. 信号传输速度更快：倒装芯片封装可以减少信号传输路径，提高信号传输速度和带宽。

2. 封装尺寸更小：倒装芯片封装可以采用更小的封装尺寸，因为芯片的有源面朝下，不需要占用额外的空间。

3. 散热性能更好：倒装芯片封装可以直接将芯片的有源面与散热器接触，提高散热性能，从而提高芯片的可靠性和寿命。

4. 可靠性更高：倒装芯片封装可以减少焊点的数量，提高焊点的可靠性，从而提高芯片封装的可靠性。

倒装芯片封装技术在高性能计算机、通信设备、消费电子等领域得到了广泛的应用。

四、倒装芯片封装技术的具体步骤是什么？

倒装芯片封装技术的具体步骤如下：

1. 在芯片的有源面上制作金属焊点，通常采用锡铅合金、金球、铜柱等材料。

2. 在基板上制作金属焊盘，通常采用铜箔、铝箔等材料。

3. 将芯片的有源面朝下，通过倒装设备将芯片倒装在基板上，使金属焊点与金属焊盘对准。

4. 在金属焊点和金属焊盘之间施加一定的压力和温度，使金属焊点和金属焊盘之间形成可靠的焊点。

5. 在芯片和基板之间填充封装材料，如环氧树脂、硅凝胶等，以保护芯片和焊点。

6. 对封装好的芯片进行测试和筛选，以确保封装质量的一致性和稳定性。

需要注意的是，倒装芯片封装技术的具体步骤可能会因为芯片和基板的材料、结构和尺寸等因素而有所不同。

五、如何选择适合倒装芯片封装技术的芯片和基板材料？

选择适合倒装芯片封装技术的芯片和基板材料需要考虑以下几个因素：

1. 芯片的尺寸和结构：芯片的尺寸和结构会影响倒装芯片封装的可靠性和性能。因此，需要选择尺寸和结构适合倒装芯片封装技术的芯片。

2. 芯片的散热性能：倒装芯片封装技术可以提高芯片的散热性能，因此需要选择散热性能好的芯片。

3. 芯片的可靠性要求：不同的应用场景对芯片的可靠性要求不同，因此需要选择可靠性符合要求的芯片。

4. 基板的材料和结构：基板的材料和结构会影响倒装芯片封装的可靠性和性能。因此，需要选择材料和结构适合倒装芯片封装技术的基板。

5. 基板的散热性能：倒装芯片封装技术可以提高芯片的散热性能，因此需要选择散热性能好的基板。

6. 基板的可靠性要求：不同的应用场景对基板的可靠性要求不同，因此需要选择可靠性符合要求的基板。

总之，选择适合倒装芯片封装技术的芯片和基板材料需要综合考虑芯片和基板的尺寸、结构、散热性能、可靠性要求等因素，并根据具体的应用场景进行选择。

六、除了倒装芯片封装技术，还有哪些芯片封装技术？

除了倒装芯片封装技术，还有很多其他的芯片封装技术，比如：

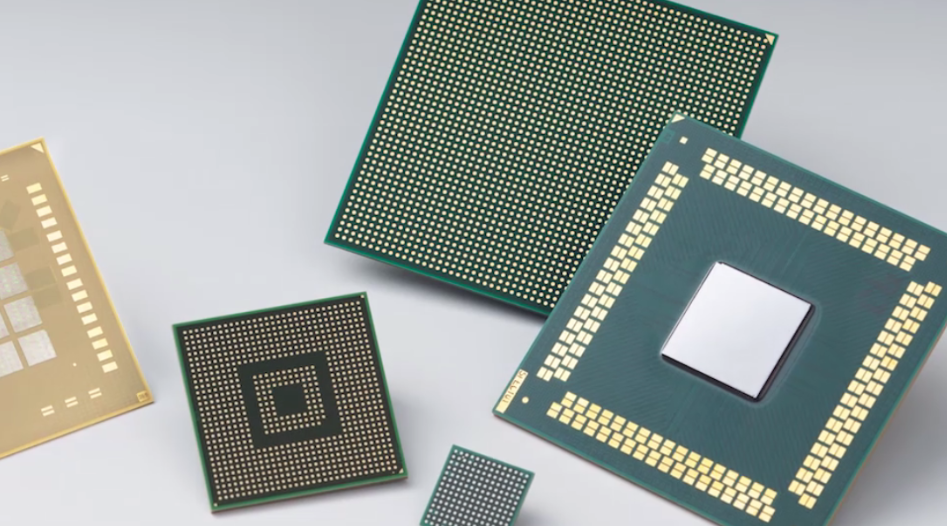

1. BGA（Ball Grid Array）封装：BGA 封装是一种表面贴装技术，它将芯片的引脚通过球状焊点焊接在基板上，从而实现芯片与基板的连接。BGA 封装具有引脚数量多、封装体积小、散热性能好等优点，广泛应用于计算机、通信、消费电子等领域。

2. CSP（Chip Scale Package）封装：CSP 封装是一种芯片级封装技术，它将芯片直接封装在基板上，从而实现芯片与基板的一体化。CSP 封装具有封装体积小、信号传输速度快、散热性能好等优点，广泛应用于手机、数码相机、MP3 等便携式电子产品中。

3. WLCSP（Wafer Level Chip Scale Package）封装：WLCSP 封装是一种晶圆级芯片尺寸封装技术，它将芯片直接封装在晶圆上，从而实现芯片与晶圆的一体化。WLCSP 封装具有封装体积小、信号传输速度快、散热性能好等优点，广泛应用于手机、PDA、笔记本电脑等便携式电子产品中。

4. TQFP（Thin Quad Flat Package）封装：TQFP 封装是一种薄型四方扁平封装技术，它将芯片的引脚通过金属引线连接在基板上，从而实现芯片与基板的连接。TQFP 封装具有引脚数量多、封装体积小、易于焊接等优点，广泛应用于计算机、通信、消费电子等领域。

七、BGA芯片封装清洗：

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
