一、TSV硅通孔技术概述

TSV（Through Silicon Via）硅通孔技术是一种先进的封装技术，它通过在芯片和芯片之间、晶圆和晶圆之间制作垂直通孔，再通过铜、钨等导电物质填充，实现通孔的垂直电气连接。这项技术是实现三维立体堆叠和系统集成的基础，对于提高电子元器件的集成度、电性能以及多功能集成等方面都有重要意义1。

1.TSV硅通孔技术的主要优势

1. 高密度集成：TSV技术能够减小封装的几何尺寸和重量，满足多功能和小型化的需求1。

2. 提高电性能：通过垂直互连减小互连长度，减小信号延迟，降低电容和电感，实现芯片间的低功耗、高速通讯2。

3. 多种功能集成：TSV互连的方式可以使不同的功能芯片（如射频、内存、逻辑、数字和MEMS等）集成在一起，实现电子元器件的多功能3。

4. 降低制造成本：虽然TSV三维集成技术目前在工艺上的成本较高，但可以在元器件总体水平上降低制造成本3。

2.TSV硅通孔技术的工作原理

TSV技术的工作原理主要包括以下几个步骤2：

1. 孔成型：孔成型的方式有激光打孔、干法刻蚀、湿法刻蚀等。基于深硅刻蚀(Bosch工艺)是目前应用最广泛工艺。

2. 沉积绝缘层：TSV孔内绝缘层用于实现硅村底与孔内传输通道的绝缘，防止TSV通孔之间漏电和串扰。

3. 沉积阻挡层/种子层：在2.5D TSV中介层工艺中，一般使用铜作为TSV通孔内部金属互联材料。

4. 电镀填充工艺：TSV深孔的填充技术是3D集成的关键技术，直接关系到后续器件的电学性能和可靠性。

5. CMP(化学机械抛光)工艺和背面露头工艺：CMP技术用于去除硅表面的二氧化硅介质层、阻挡层和种子层。TSV背面露头技术也是2.5D TSV转接基板的关键工艺。

6. 晶圆减薄：晶圆表面平坦化后，还需要进行晶圆背面的减薄使TSV露出。

3.TSV硅通孔技术的应用领域

TSV技术主要应用于各种先进的封装形式，如FC、FIWLP、FOWLP、TSV、SIP等。它被认为是第四代封装技术，并且在提高电气互连性能、增加带宽、实现更高互连密度以及降低功耗等方面都有显著优势3。

4.TSV硅通孔技术的发展趋势

随着半导体技术的不断进步，TSV技术也在不断发展。未来的TSV技术可能会面临更小的尺寸挑战，这将需要更先进的加工设备和技术。此外，随着芯片厚度的减薄，TSV键合技术也需要进一步改进，以保证良好的机械和电学接触界面

二、TSV硅通孔技术的主要应用方向

硅通孔（TSV）技术是一种先进的集成电路封装技术，它通过在芯片与芯片之间、晶圆和晶圆之间制作垂直导通，实现硅通孔的垂直电气互联。这项技术由于其高密度集成、提高电性能、多功能集成以及降低制造成本等优势，在多个领域有着广泛的应用潜力。以下是TSV硅通孔技术的一些主要应用方向：

1. 高性能计算和通信设备

TSV技术能够大幅度缩短电互连的长度，从而很好地解决出现在SOC技术中的信号延迟等问题，提高电性能。这一特点使得TSV技术在高性能计算和通信设备，如服务器、数据中心处理器、高速网络设备等领域的应用变得可能24。

2. 消费电子产品

消费电子产品，如智能手机、平板电脑、笔记本电脑等，通常需要小巧轻便的设计，同时又要保持高性能。TSV技术的小型化和高密度集成特性使其成为消费电子产品理想的封装解决方案12。

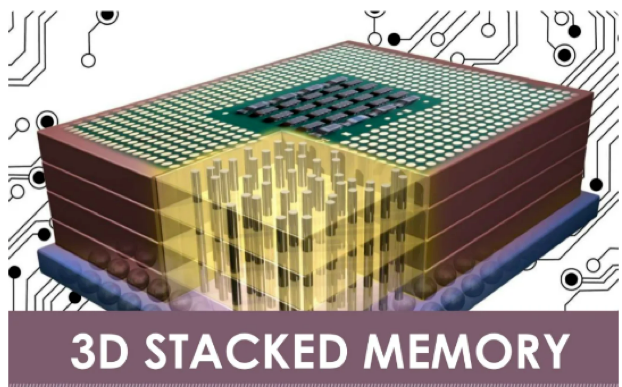

3. 图像传感器和3D存储器

华林科纳对包括背照式图像传感器、中介层和3D存储器在内的消费产品相关设备的需求正在推动使用硅通孔（TSV）的先进封装。这些设备通常需要高精度的图像捕捉能力和大容量的数据存储能力，而TSV技术可以帮助实现这些功能1。

4. 微机电系统（MEMS）

TSV技术也被广泛应用于微机电系统（MEMS）领域。MEMS技术结合了微电子和机械工程，用于创建微型和多功能设备。TSV技术在MEMS领域的应用包括晶圆级芯片互连、CMOS-MEMS集成等6。

5. 存储器集成

3D封装技术是直接实现硅片或者芯片之间的多层堆叠。这种技术特别适用于存储器集成，如DRAMStack和FLASHStack。通过这种方式，可以在有限的空间内实现更高的存储容量和性能2。

6. 新能源汽车和物联网设备

新能源汽车和物联网设备需要大量的数据处理能力和高效的能源管理。TSV技术可以通过其高密度集成和低功耗特性，帮助实现这些设备的高性能和高效能

三、TSV硅通孔芯片封装清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
