LED封装工艺流程与功率LED清洗剂介绍

LED封装工艺流程与功率LED清洗剂介绍

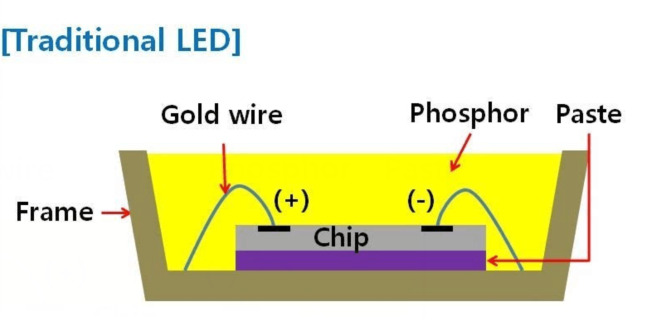

LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。led按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。

下面 小编重点介绍的是LED封装工艺流程与功率LED清洗剂介绍，希望能对您有所帮助！

LED封装工艺流程

1、芯片检验

镜检：材料表面是否有机械损伤及麻点麻坑(lockhill)

芯片尺寸及电极大小是否符合工艺要求

电极图案是否完整

2、扩片

由于LED芯片在划片后依然排列紧密间距很小(约0.1mm)，不利于后工序的操作。我们采用扩片机对黏结芯片的膜进行扩张，使LED芯片的间距拉伸到约0.6mm。也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。

3、点胶

在led支架的相应位置点上银胶或绝缘胶。(对于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。对于蓝宝石绝缘衬底的蓝光、绿光led芯片，采用绝缘胶来固定芯片。)

工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。

由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。

4、备胶

和点胶相反，备胶是用备胶机先把银胶涂在led背面电极上，然后把背部带银胶的led安装在led支架上。备胶的效率远高于点胶，但不是所有产品均适用备胶工艺。

5、手工刺片

将扩张后LED芯片(备胶或未备胶)安置在刺片台的夹具上，LED支架放在夹具底下，在显微镜下用针将LED芯片一个一个刺到相应的位置上。手工刺片和自动装架相比有一个好处，便于随时更换不同的芯片，适用于需要安装多种芯片的产品。

6、自动装架

自动装架其实是结合了沾胶(点胶)和安装芯片两大步骤，先在led支架上点上银胶(绝缘胶)，然后用真空吸嘴将led芯片吸起移动位置，再安置在相应的支架位置上。

自动装架在工艺上主要要熟悉设备操作编程，同时对设备的沾胶及安装精度进行调整。在吸嘴的选用上尽量选用胶木吸嘴，防止对led芯片表面的损伤，特别是兰、绿色芯片必须用胶木的。因为钢嘴会划伤芯片表面的电流扩散层。

7、烧结

烧结的目的是使银胶固化，烧结要求对温度进行监控，防止批次性不良。

银胶烧结的温度一般控制在150℃，烧结时间2小时。根据实际情况可以调整到170℃，1小时。

绝缘胶一般150℃，1小时。

银胶烧结烘箱的必须按工艺要求隔2小时(或1小时)打开更换烧结的产品，中间不得随意打开。烧结烘箱不得再用于其他用途，防止污染。

8、压焊

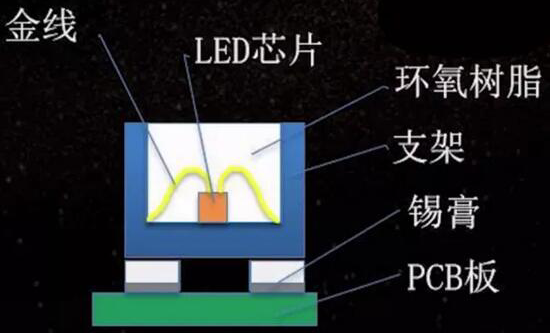

压焊的目的将电极引到led芯片上，完成产品内外引线的连接工作。

LED的压焊工艺有金丝球焊和铝丝压焊两种。右图是铝丝压焊的过程，先在LED芯片电极上压上第一点，再将铝丝拉到相应的支架上方，压上第二点后扯断铝丝。金丝球焊过程则在压第一点前先烧个球，其余过程类似。

压焊是LED封装技术中的关键环节，工艺上主要需要监控的是压焊金丝(铝丝)拱丝形状，焊点形状，拉力。

对压焊工艺的深入研究涉及到多方面的问题，如金(铝)丝材料、超声功率、压焊压力、劈刀(钢嘴)选用、劈刀(钢嘴)运动轨迹等等。

9、点胶封装

LED的封装主要有点胶、灌封、模压三种。基本上工艺控制的难点是气泡、多缺料、黑点。设计上主要是对材料的选型，选用结合良好的环氧和支架。手动点胶封装对操作水平要求很高(特别是白光LED)，主要难点是对点胶量的控制，因为环氧在使用过程中会变稠。白光LED的点胶还存在荧光粉沉淀导致出光色差的问题。

10、灌胶封装

Lamp-led的封装采用灌封的形式。灌封的过程是先在led成型模腔内注入液态环氧，然后插入压焊好的led支架，放入烘箱让环氧固化后，将led从模腔中脱出即成型。

11、模压封装

将压焊好的led支架放入模具中，将上下两副模具用液压机合模并抽真空，将固态环氧放入注胶道的入口加热用液压顶杆压入模具胶道中，环氧顺着胶道进入各个led成型槽中并固化。

12、固化与后固化

固化是指封装环氧的固化，一般环氧固化条件在135℃，1小时。模压封装一般在150℃，4分钟。

13、后固化

后固化是为了让环氧充分固化，同时对led进行热老化。后固化对于提高环氧与支架(PCB)的粘接强度非常重要。一般条件为120℃，4小时。

14、切筋和划片

由于led在生产中是连在一起的(不是单个)，Lamp封装led采用切筋切断led支架的连筋。SMD-led则是在一片PCB板上，需要划片机来完成分离工作。

15、测试

测试led的光电参数、检验外形尺寸，同时根据客户要求对LED产品进行分选。

16、包装

将成品进行计数包装。超高亮LED需要防静电包装。

功率LED清洗剂W3210介绍

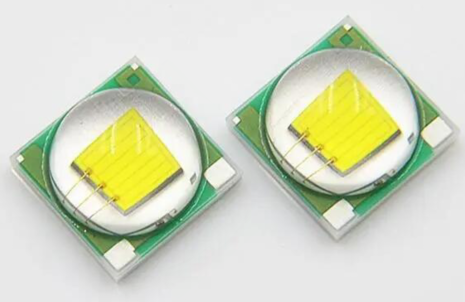

功率LED清洗：大功率LED在制造时,焊接工艺完成后,为后续的邦定等工艺准备,需要去除基材和芯片表面的助焊剂等残留物。

如果基材上的助焊剂残留物,尤其是在焊接工艺飞溅到芯片表面的助焊剂残留物没有被完全清除的话,将导致错误地定义邦定参数。一旦邦定参数被错误定义,诸如盲目地提高邦定能量，常常导致焊线根部开裂甚至芯片缺陷。

功率LED清洗剂W3210介绍

功率LED清洗剂W3210是合明自主开发的PH中性配方的电子产品焊后残留水基清洗剂。适用于清洗PCBA等不同类型的电子组装件上的焊剂、锡膏残留，包括 SIP、WLP等封装形式的半导体器件焊剂残留。由于其PH中性，对敏感金属和聚合物材料有绝佳的材料兼容性。

功率LED清洗剂W3210的产品特点：

1、PH 值呈中性，对铝、铜、镍、塑料、标签等敏感材料上显示出绝佳的材料兼容性。

2、用去离子水按一定比例稀释后不易起泡，可适用于喷淋、超声工艺。

3、不含卤素，材料环保；气味清淡，使用液无闪点，使用安全，不需要额外的防爆措施。

4、由于PH中性，减轻污水处理难度。

功率LED清洗剂W3210的适用工艺：

W3210水基清洗剂适用于在线式或批量式喷淋清洗工艺，也可应用于超声清洗工艺。

功率LED清洗剂W3210产品应用：

W3210可以应用于不同类型的焊剂残留的水基清洗剂。产品为浓缩液，清洗时可根据残留物的清洗难易程度，用去离子水稀释后再进行使用，安全环保使用方便，是电子精密清洗高端应用的理想之选。

具体应用效果如下列表中所列：
