新能源汽车市场成为 IGBT 增长最充足动力-IGBT清洗

👁 1912 Tags:IGBT功率模块清洗IGBT基板芯片清洗中性水基清洗剂

IGBT全称为绝缘栅双极型晶体管,是由双极型三极管(BJT)和绝缘栅型场效应管(MOS)组成的复合全控型电压驱动式功率半导体器件。下图显示了一种N沟道增强型绝缘栅双极晶体管结构。IGBT是一个三端器件,正面有两个电极,分别为发射极(Emitter)和栅极(Gate)背面为集电极(Collector)。IGBT的开关作用是通过加正向栅极电压形成沟道,给PNP晶体管提供基极电流,使IGBT导通;反之,加反向门极电压消除沟道,流过反向基极电流,使IGBT关断。

(1)新能源汽车市场快速发展,从2021年以来,市场销量呈爆发式增长态势。根据中国汽车协会数据,2021年中国新能源车销量达到352.1万辆,同比增速为157.57%,2022年持续大幅增长达688.7万辆,同比增长95.60%,2019-2022年CAGR达到78.74%,增速处于高位,2023年市场余热未消,继续保持增长势头,可以预见,未来几年新能源车市场将一直处于繁荣上升期,高景气度持续。

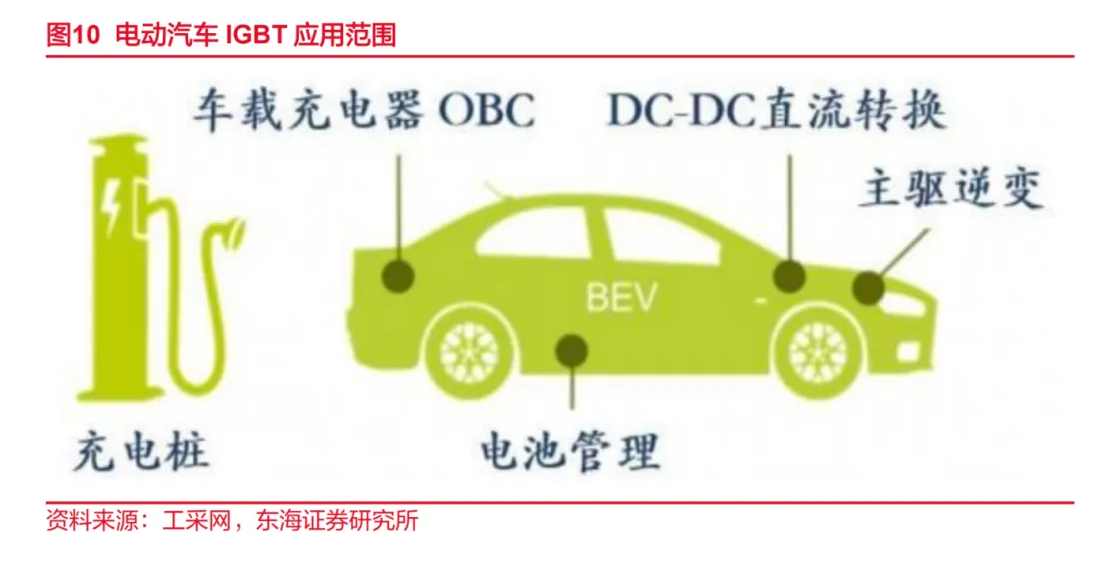

(2)IGBT 是电动汽车和直流充电桩等设备的核心器件,直接影响电动汽车的动力释放速度、车辆加速能力和高速度,相对来说汽车芯片认证周期高达3-5年。IGBT主要应用于电动汽车电机驱动、DC/DC升压变换器、双向DC/AC逆变器,以及充电端的DC/DC降压变换器。对于电动控制系统,作用于大功率直流/交流(DC/AC)逆变后汽车电机的驱动;对于车载空调控制系统,作用于小功率直流/交流(DC/AC)的逆变;对于充电桩,在智能充电桩中被作为开关元件使用。IGBT模块占电动汽车成本将近10%,占充电桩成本约20%。汽车IGBT的技术认证标准极高,IGBT要进入到汽车供应商行列,需要满足新汽车级标准LV324/AQG324的要求,同时还要满足中国IGBT联盟和中关村宽禁带联盟等团体标准。认证指标中主要体现在温度冲击、功率循环、温度循环、结温等与全生命周期可靠性。最后,汽车IGBT还要通过终端汽车客户的认证,一般来说,认证周期在3-5年。



(3)新能源汽车 IGBT 市场规模测算:

  模型假设:(1)全球和中国汽车总销量2023、2024年分别保持2%和5%左右低速增长,与全球和中国经济增速保持一致,2025、2026年市场较为饱和,增速放缓;(2)全球新能源汽车销量与全球知名电动汽车市场研究网站保持一致,中国新能源汽车销量与我国国家发展工作规划保持一致;(3)根据ICV报告中数据,2022年新能源车单车IGBT价值量为1902元,随着新能源汽车电动化程度加深,IGBT单车价值量维持缓慢增长。

  我们根据IGBT单车价值量、全球与中国新能源汽车销量数据,测算出2026年全球新能源汽车IGBT市场规模有望达到655.72亿元,中国新能源汽车IGBT市场规模2026年有望达到亿 407.84亿元,2022-2026年CAGR为32.84%,IGBT在新能源汽车应用市场保持较高增速。





  (1)IGBT 是光伏逆变器的“心脏”,在光伏领域中市场需求提速较快。IGBT等功率器件作为光伏逆变器、风电变流器及储能变流器的核心半导体部件,对电能起到整流、逆变等作用,以实现新能源发电的交流并网、储能电池的充放电等功能。其中光伏逆变器是最主要的应用场景,光伏IGBT对于可靠性的要求非常高,新能源发电输出的电能需要通过光伏逆变器将整流后的直流电逆变为符合电网要求的交流电后输入电网,这种线路需要将IGBT模块性能的可用性实现最大化以保持电网的稳定性。


(2)新能源发电主要包括风电、光伏、储能三部分,目前风光储装机量大幅提升,发展势头强劲,同时带动 IGBT 需求增长。光伏逆变器原材料主要由结构件、电感、半导体器件等构成,半导体器件和集成电路材料主要为IGBT元器件、IC半导体等。在碳中和背景下,光伏和风力等新能源的应用已成为指向标,中国光伏发电新增装机容量趋势保持逐年上升态势,根据国家能源局数据,2023年1-8月份光伏装机容量跳跃式增长至11316万千瓦,超过2022年全年新增装机容量8741万千瓦,随着光伏装机量的持续增长,对IGBT的需求也迅速攀升。逆变器中IGBT等电子元器件使用年限一般为10年-15年,而光伏组件的运营周期是25年,所以逆变器在光伏组件的生命周期内至少需要更换一次,这也进一步扩大了IGBT在光伏系统中的使用量。


(2)新能源发电主要包括风电、光伏、储能三部分,目前风光储装机量大幅提升,发展势头强劲,同时带动 IGBT 需求增长。光伏逆变器原材料主要由结构件、电感、半导体器件等构成,半导体器件和集成电路材料主要为IGBT元器件、IC半导体等。在碳中和背景下,光伏和风力等新能源的应用已成为指向标,中国光伏发电新增装机容量趋势保持逐年上升态势,根据国家能源局数据,2023年1-8月份光伏装机容量跳跃式增长至11316万千瓦,超过2022年全年新增装机容量8741万千瓦,随着光伏装机量的持续增长,对IGBT的需求也迅速攀升。逆变器中IGBT等电子元器件使用年限一般为10年-15年,而光伏组件的运营周期是25年,所以逆变器在光伏组件的生命周期内至少需要更换一次,这也进一步扩大了IGBT在光伏系统中的使用量。



IGBT 模块芯片封装清洗剂选择:

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用 水基清洗剂产品。
