功率MOSFET的结构和工作原理与功率半导体器件清洗介绍

发布日期:2023-06-09 发布者: 浏览次数:2837
MOSFET的原意是:MOS(Metal Oxide Semiconductor金属氧化物半导体),FET(Field Effect Transistor场效应晶体管),即以金属层(M)的栅极隔着氧化层(O)利用电场的效应来控制半导体(S)的场效应晶体管。

功率场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的MOS型(Metal Oxide Semiconductor FET),简称功率MOSFET(Power MOSFET)。结型功率场效应晶体管一般称作静电感应晶体管(Static Induction Transistor——SIT)。
其特点是用栅极电压来控制漏极电流,驱动电路简单,需要的驱动功率小,开关速度快,工作频率高,热稳定性优于GTR, 但其电流容量小,耐压低,一般只适用于功率不超过10kW的电力电子装置。

一、功率MOSFET的结构和工作原理

功率MOSFET的种类:按导电沟道可分为P沟道和N沟道。按栅极电压幅值可分为;耗尽型;当栅极电压为零时漏源极之间就存在导电沟道,增强型;对于N(P)沟道器件,栅极电压大于(小于)零时才存在导电沟道,功率MOSFET主要是N沟道增强型。

1 功率MOSFET的结构

功率MOSFET的内部结构和电气符号如图1所示;其导通时只有一种极性的载流子(多子)参与导电,是单极型晶体管。导电机理与小功率mos管相同,但结构上有较大区别,小功率MOS管是横向导电器件,功率MOSFET大都采用垂直导电结构,又称为VMOSFET(Vertical MOSFET),大大提高了MOSFET器件的耐压和耐电流能力。


按垂直导电结构的差异,又分为利用V型槽实现垂直导电的VVMOSFET和具有垂直导电双扩散MOS结构的VDMOSFET(Vertical Double-diffused MOSFET),本文主要以VDMOS器件为例进行讨论。

功率MOSFET为多元集成结构,如国际整流器公司(International Rectifier)的HEXFET采用了六边形单元;西门子公司(Siemens)的SIPMOSFET采用了正方形单元;摩托罗拉公司 (Motorola)的TMOS采用了矩形单元按“品”字形排列。

2 功率MOSFET的工作原理

截止:漏源极间加正电源,栅源极间电压为零。P基区与N漂移区之间形成的PN结J1反偏,漏源极之间无电流流过。
导电:在栅源极间加正电压UGS,栅极是绝缘的,所以不会有栅极电流流过。但栅极的正电压会将其下面P区中的空穴推开,而将P区中的少子—电子吸引到栅极下面的P区表面。
当UGS大于UT(开启电压或阈值电压)时,栅极下P区表面的电子浓度将超过空穴浓度,使P型半导体反型成N型而成为反型层,该反型层形成N沟道而使PN结J1消失,漏极和源极导电。

功率MOSFET的基本特性

2.1静态特性

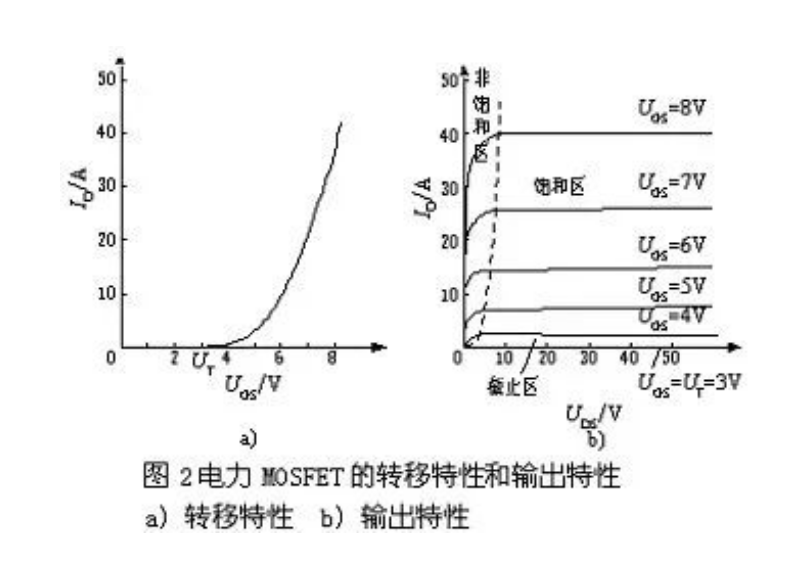

其转移特性和输出特性如图2所示。


漏极电流ID和栅源间电压UGS的关系称为MOSFET的转移特性,ID较大时,ID与UGS的关系近似线性,曲线的斜率定义为跨导Gfs。

MOSFET的漏极伏安特性(输出特性):截止区(对应于GTR的截止区);饱和区(对应于GTR的放大区);非饱和区(对应于GTR的饱和区)。电力 MOSFET工作在开关状态,即在截止区和非饱和区之间来回转换。电力MOSFET漏源极之间有寄生二极管,漏源极间加反向电压时器件导通。电力 MOSFET的通态电阻具有正温度系数,对器件并联时的均流有利。
2.2动态特性
其测试电路和开关过程波形如图3所示。



开通过程:开通延迟时间td(on) —— up前沿时刻到uGS=UT并开始出现iD的时刻间的时间段;

上升时间tr —— uGS从uT上升到MOSFET进入非饱和区的栅压UGSP的时间段;

iD稳态值由漏极电源电压UE和漏极负载电阻决定。UGSP的大小和iD的稳态值有关,UGS达到UGSP后,在up作用下继续升高直至达到稳态,但iD已不变。

开通时间ton —— 开通延迟时间与上升时间之和。

关断延迟时间td(off) —— up下降到零起,Cin通过Rs和RG放电,uGS按指数曲线下降到UGSP时,iD开始减小为零的时间段。

下降时间tf —— uGS从UGSP继续下降起,iD减小,到uGS。

关断时间toff —— 关断延迟时间和下降时间之和。

三、功率器件清洗

为应对能源危机和生态环境恶化等问题,世界各国均在大力发展新能源汽车、高压直流输电等新兴应用,促进了大功率电力电子变流装置的广泛应用。大功率变流装置的可靠性对这些应用而言十分重要。装置的可靠性与其核心器件功率半导体器件密切相关。

目前,大量的功率半导体器件仍在采用传统的正溴丙烷等溶剂清洗清洗,随着对环保的管控和对产品可靠性的要求不断提高,原有的传统溶剂清洗已不能满足功率半导体器件清洗。对此,合明提出新型的功率半导体器件清洗方案。

半水基清洗工艺解决方案,采用 专利配方,可在清洗功率半导体器件凹槽内存在大量的锡膏残留的同时去除金属界面高温氧化膜,更含有保护芯片独特的材料;配方材料亲水性强,清洗后易于用水漂洗干净。

欢迎使用 半水基清洗剂清洗功率半导体器件功率器件。

以上便是功率半导体器件功率器件清洗剂厂,功率半导体器件功率器件的DCB衬底功能介绍,希望可以帮到您!
