芯片制造之集成电路晶圆的生产简介

发布日期:2023-06-26 发布者: 浏览次数:4922

芯片制造之集成电路晶圆的生产简介

集成电路晶圆生产(wafer fabrication)是指在晶圆表面上和表面内制造出半导体器件的一系列生产过程。整个制造过程从硅单晶抛光片开始,到晶圆上包含了数以百计的集成电路芯片。

芯片制造企业基本使用以下四种最基本的工艺方法,通过大量的工艺顺序和工艺制造出特定的芯片。这四种基本的工艺方法为:增层(薄膜工艺,layering)、光刻(图案化工艺,patterning)、掺杂和热处理。下面小编将对这四种基本的工艺方法进行简要地描述,希望能对您有所帮助!


芯片制造企业基本使用以下四种最基本的工艺方法:

一、薄膜工艺

薄膜工艺是在晶圆表面形成薄膜的加工工艺。薄膜可以是绝缘体、半导体或导体,根据薄膜材料的不同,使用不同的工艺进行薄膜的生长或沉积。主要使用的沉积技术包括物理气相沉积(PVD)、化学气相沉积(CVD)、蒸发和溅射,以及使用电镀在高密度集成电路上沉积金属化层。


二、图案化工艺

图案化工艺(有时特指光刻工艺,在此处其含义包含光刻、刻蚀、去胶三个步骤)是通过一系列生产步骤将晶圆表面薄膜的特定部分除去的工艺。经过此工艺,晶圆表面会留下带有微图形结构的薄膜。在晶圆的制造过程中,晶体三极管、二极管、电容器、电阻器和金属层的各种物理部件在晶圆表面或表层内构成。这些部件是每次在一个掩模(mask)层上生成的,并且结合生成薄膜及去除特定部分,通过图案化工艺过程,最终在晶圆上保留特征图形的部分。图案化工艺是所有四个基本工艺中最关键的,其确定了器件的关键尺寸(critical dimension, CD)。


三、掺杂

掺杂是将特定量的杂质通过薄膜开口引入晶圆表层的工艺过程,它是为了在晶圆表面建立兜形区。它有两种方法:热扩散(thermal diffusion)和离子注入(implantation)。热扩散是在1000度左右发生的化学反应,气态下的掺杂原子通过扩散化学反应迁移到暴露的晶圆表面,形成一层薄膜。离子注入则是一个物理反应过程,首先,掺杂体原子被离子化,被电场加速到超高速,穿过晶圆表层,将掺杂原子注入到晶圆表层。


四、热处理

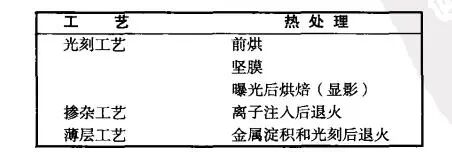

热处理是简单地将晶圆加热和冷却来达到特定结果的工艺。在晶圆制造的各个过程中,都会对晶圆进行一系列的热处理过程。


以上是关于芯片制造过程中集成电路晶圆的生产的相关内容了,希望能对您有所帮助!
