PCB电路板通孔尺寸要求及PCB通孔填充方法

发布日期：2023-07-18 发布者：浏览次数：8453

印刷电路板(PCB)被很多人誉为电子产品之母，它是计算机、手机等消费电子产品的关键部件，在医疗、航空、新能源、汽车等行业有着广泛应用，几乎每一天我们都在体验电子产品带来的便利。由此可见PCB电路板的重要性。

接下来小编带大家一起来了解一下PCB通孔尺寸要求及PCB通孔填充程序，希望能对您有所帮助！


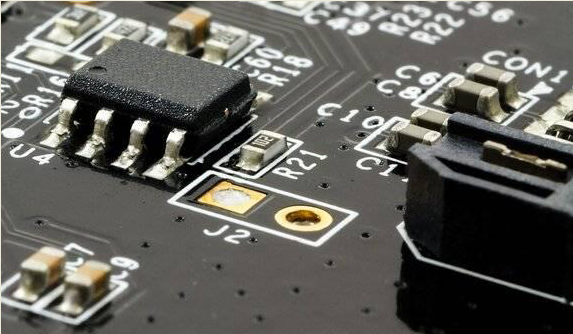

PCB电路板通孔尺寸要求：

1、PCB过孔尺寸

PCB通孔的尺寸可以根据其位置，用途和其他因素而变化，这就是每个PCB制造商提供几种PCB钻头尺寸的原因。大多数制造商可以制造小至0.15毫米的孔或更大的1毫米或更大的孔。考虑所需孔的大小时，还需要考虑环形圈或围绕钻孔的铜垫，它会形成。

您如何计算圆环?理想的环形圈等于铜垫的直径减去钻孔直径除以2的总和，这使钻机有最佳的机会碰到垫的中心以获得最佳连接性。

2、标准通孔尺寸

PCB制造中不一定有任何标准的PCB通孔尺寸，因为PCB标准通孔尺寸在制造商和PCB制造商之间往往会有所不同。但是，许多PCB制造商都喜欢使用常用的钻头尺寸，他们可能将它们称为标准PCB钻头尺寸。最常见的尺寸之一是0.6毫米，但也通常使用0.2毫米和0.3毫米。


PCB电路板通孔填充方法：

有时需要填充PCB通孔，例如降低捕获空气的风险或增加电导率。填充通孔的一些常见方法包括：

1、通过帐篷

通孔帐篷化会在PCB通孔上方创建阻焊层，而不是在孔中填充材料。这可以是覆盖通孔的快速，简单且经济高效的选择，但是帐篷式通孔可能会随着时间的推移重新打开。

2、通过堵塞

通孔堵塞工艺将不导电材料填充到孔中，并用掩膜将其密封。通孔堵塞还会覆盖环形圈，并且不会产生光滑，光洁的表面。

3、通过填充

通孔填充使用树脂创建一个永久填充的孔。通孔填充是一种常用的通孔填充，其中制造商在通孔中填充导电材料，在表面镀上铜，然后对表面进行修整。该过程可以将信号路由到PCB的其他区域。


以上是关于PCB电路板通孔尺寸要求及PCB通孔填充方法的相关内容介绍了，希望能对您有所帮助！
