堆叠组装PoP的优缺点与清洗剂产品介绍
一、PoP的基本简介
PoP(Packaging on Packaging),即堆叠组装,又称为叠层封装。POP采用两个或两个以上的BGA(球栅阵列封装)堆叠而成的一种封装方式。一般POP叠层封装结构采用了BGA焊球结构,将高密度的数字或或混合信号逻辑器件集成在POP封装的底部,满足了逻辑器件多引脚的特点。PoP作为一种新型的高集成的封装形式,主要应用在现代的智能手机、数码相机等便携式电子产品中,作用非常广泛。

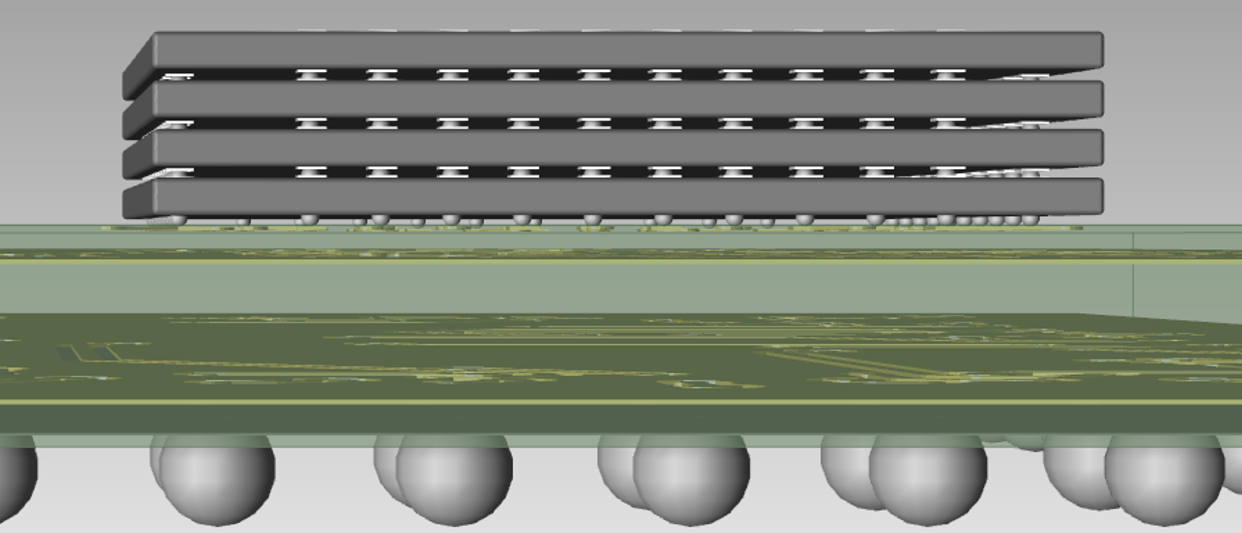

堆叠封装是一种以较高集成度实现微型化的良好方式。在堆叠封装中,封装外封装(PoP)对封装行业越来越重要,特别是手机方面的应用,因为这种技术可堆叠高密度的逻辑单元。PoP产品有两个封装,一个封装在另一个BGA封装的上方,用焊球将两个封装结合。这种封装将逻辑及存贮器元件分别集成在不同的封装内,逻辑+存储通常为2~4层,存储型PoP可达8层。一般手机就采用PoP封装来集成应用处理器与存贮器。
二、POP封装的优点:
1、存储器件和逻辑器件可以单独地进行测试或替换,保障了良品率;
2、双层POP封装节省了基板面积, 更大的纵向空间允许更多层的封装;
3、可以沿PCB的纵向将Dram,DdramSram,Flash,和 微处理器进行混合装联;
4、对于不同厂家的芯片, 提供了设计灵活性,可以简单地混合装联在一起以满足客户的需求,降低了设计的复杂性和成本;
5、目前该技术可以取得在垂直方向进行层芯片外部叠加装联;
6、顶底层器件叠层组装的电器连接,实现了更快的数据传输速率,可以应对逻辑器件和存储器件之间的高速互联。
三、PoP封装的局限性:
1、 PoP的外形高度较高;
2、 PoP需要一定的堆叠工艺;
3、 由于多层结构,所以加大了使用X射线检测各层焊点的难度。
四、POP的工艺流程
PoP的组装方式目前有两种。一种是预制PoP工序,即先将PoP的多层封装堆叠到一起,焊接成一个元器件,再贴装到PCB上,最后再进行一次回流焊。一种是在板PoP工序上,依次将底部的BGA和顶部BGA封装在PCB上,然后过一次回流焊。
五、堆叠封装PoP清洗
PoP堆叠芯片清洗:PoP堆叠芯片/Sip系统级封装在mm级别间距进行焊接,助焊剂作用后留下的活性剂等吸湿性物质,较小的层间距如存有少量的吸湿性活性剂足以占据相对较大的芯片空间,影响芯片可靠性。要将有限的空间里将残留物带离清除,清洗剂需要具备较低的表面张力渗入层间芯片,达到将残留带离的目的。 研发的清洗剂具有卓越的渗入能力,以确保芯片间残留活性剂被彻底清除。
为您提供PoP堆叠芯片水基清洗全工艺解决方案。
针对先进封装产品芯片焊后封装前,基板载板焊盘、电子制程精密焊后清洗的不同要求, 在水基清洗方面有比较丰富的经验,对于有着低表面张力、低离子残留、配合不同清洗工艺使用的情况,自主开发了较为完整的水基系列产品,精细化对应涵盖从半导体封装到PCBA组件终端,包括有水基清洗剂和半水基清洗剂,碱性水基清洗剂和中性水基清洗剂等。具体表现在,在同等的清洗力的情况下, 的兼容性较佳,兼容的材料更为广泛;在同等的兼容性下, 的清洗剂清洗的锡膏种类更多(测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;测试过的焊料合金包括SAC305、SAC307、6337、925等不同成分),清洗速度更快,离子残留低、干净度更好。
想了解更多关于先进封装产品芯片清洗的内容,请访问我们的“先进封装产品芯片清洗”产品与应用!
【阅读提示】
以上为本公司一些经验的累积,因工艺问题内容广泛,没有面面俱到,只对常见问题作分析,随着电子产业的不断更新换代,新的工艺问题也不断出现,本公司自成立以来不断的追求产品的创新,做到与时俱进,熟悉各种生产复杂工艺,能为各种客户提供全方位的工艺、设备、材料的清洗解决方案支持。
